Зачем нужен тепловой насос?

Призвание ГК Интерфейс - Мы создаём комфорт, превращая сложные технологии в простые эффективные решения

Сотрудники компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение
Задать вопрос

Тепловой насос - это источник энергии для вашей системы отопления и горячего водоснабжения, а также одновременно может служить источником для системы кондиционирования. Основное отличие теплового насоса от других генераторов тепловой энергии (электрических, газовых и дизельных) заключается в том, что при производстве тепла до 80 процентов энергии извлекается из окружающей среды. Тепловой насос «выкачивает» солнечную энергию из грунта, скальной породы или озера, накопленную за теплое время года.

В каком случае стоит сделать выбор в пользу теплового насоса как основного источника тепла в доме? Какие положительные стороны?
Прежде всего, выбирая тепловой насос, вы выбираете комфорт:

  • К вам на участок не приезжает топливозаправщик, оставляющий на газонах и дорожках радужные пятна от топлива.
  • Вы избавляетесь от топливного хозяйства, создающего повышенную пожароопасность Вашего дома, топливных емкостей не будет ни в цокольном этаже, ни в гараже, ни в саду.
  • Нигде в доме не пахнет дизельным топливом, Вы не думаете о том, что оно скоро закончится и надо заказывать еще.
  • Вы не зависите от качества дизельного топлива, и горелка не останавливается под Новый год.
  • У вас нет дымовой трубы, иногда шумящей по ночам и проходящей сквозь весь дом. Дымовая труба - она будет нужна только для камина.
  • Если вам не хватает подключенной электрической мощности на отопление - может быть, 25% от необходимой мощности для работы теплового насоса все-таки можно выделить?
И, конечно, это экономия энергии и денег. На сегодняшний день в России стоимость производства тепловой энергии значительно зависит от вида «топлива»: самым дешевым является природный газ, затем электроэнергия и дизельное топливо.

Однако, это только сегодняшняя ситуация, цена на энергоносители все время меняется.

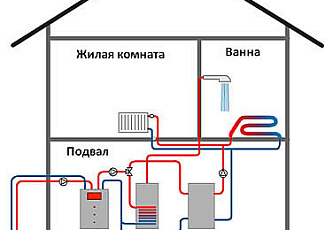

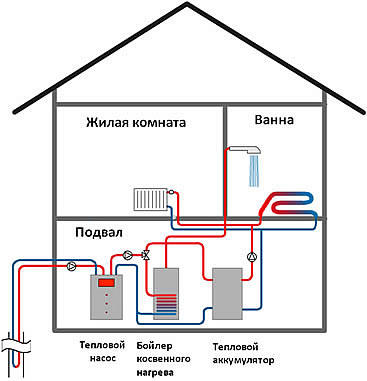

Система отопления в комплексе: тепловой насос и водяной теплый пол

Теплый пол и тепловой насос - это наиболее эффективное сочетание. Энергия не только «производится» экономно, но и экономно используется! Водяной теплый пол - низкотемпературная система отопления (температура теплоносителя 30-45 градусов). Если же сравнивать её с традиционной «радиаторной» (температура теплоносителя 70-95 градусов) системой отопления, то экономия тепловой энергии может достигать до 40-50%. Отношение затраченной электроэнергии к выработанной тепловой энергии тепловым насосом («КПД теплового насоса») во многом зависит от системы отопления, для которой поставляет тепло тепловой насос: чем меньше расчетная температура теплоносителя, тем больше эффективность теплового насоса. В силу технических ограничений температура, подаваемая в систему отопления из теплового насоса, не превышает 55С, причем температура обратной воды не должна превышать 50 градусов. При радиаторной системе отопления необходимо специально рассчитывать отопительные приборы, чтобы использовать теплонасосную установку. При использовании системы отопления водяной теплый пол никаких специальных расчетов не требуется, эти системы созданы друг для друга!

Даже при правильном расчете радиаторной системы отопления использование системы отопления «теплый пол» всегда будет давать более эффективное использование энергии, накопленной в окружающей среде!

Кстати, тепловой насос вырабатывает тепло не только в отопительный период, тепло для системы горячего водоснабжения вырабатывается круглый год. А для среднего загородного дома затраты на приготовление горячей воды составляют около 15-20 процентов.

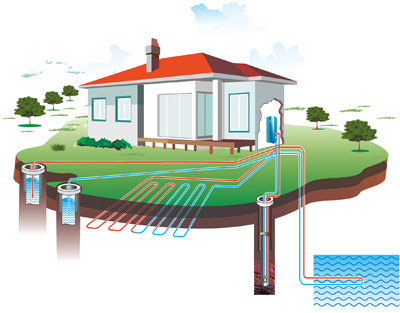

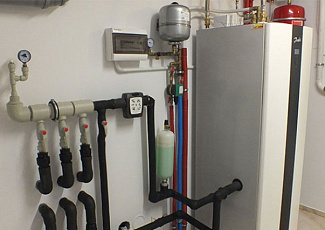

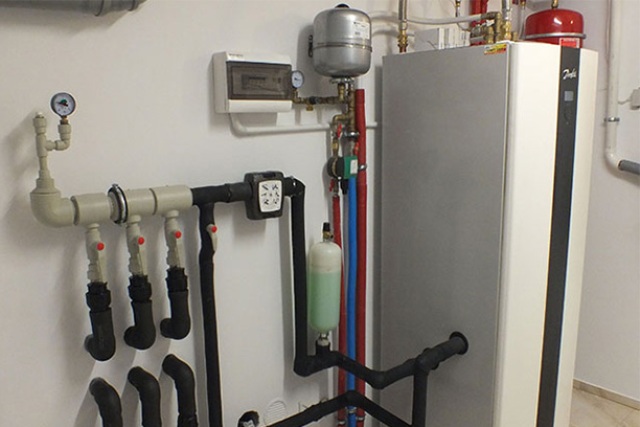

Виды источников энергии

Скважина

При использовании в качестве источника тепла скалистой породы трубопровод опускается в скважину. Не обязательно использовать одну глубокую скважину, можно пробурить несколько не глубоких, более дешевых скважин, главное получить общую расчетную глубину.

Для предварительных расчетов можно использовать следующее соотношение: на 1 метр скважины приходится 50-60 Вт тепловой энергии. Таким образом, для установки теплового насоса производительностью 10 кВт необходима скважина глубиной 200-170 метров.

Земляной контур

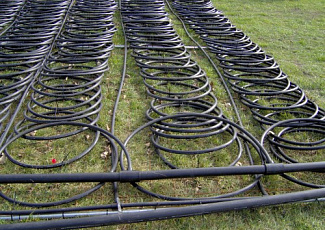

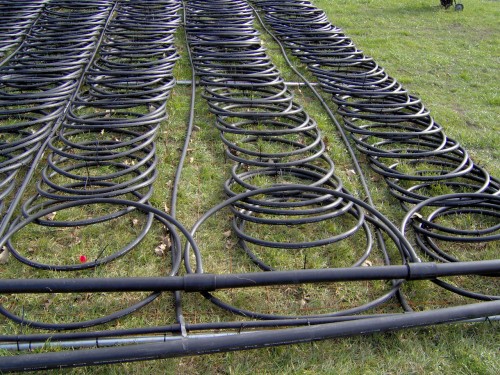

При использовании в качестве источника тепла участка земли трубопровод зарывается в землю на глубину промерзания грунта (выбирается для конкретного региона. Минимальное расстояние между соседними трубопроводами - 0,8..1,2 м. Специальной подготовки почвы, засыпок и т.п. не требуется. Предпочтения к грунту - желательно использовать участок с влажным грунтом, идеально с близкими грунтовыми водами, однако сухой грунт не является помехой - это приводит лишь к увеличению длины контура.

Ориентировочное значение тепловой мощности, приходящейся на 1 метр трубопровода 20..30 Вт.

Таким образом, для установки теплового насоса производительностью 10 кВт необходим земляной контур длинной 500..333 метра. Для укладки такого контура потребуется участок земли площадью около 600-400 кв. метров соответственно. При правильном расчете контур, уложенный в землю, не оказывает влияния на садовые насаждения, и участок может использоваться для выращивания культур точно также, как и при отсутствии внешнего коллектора.

Озеро

При использовании в качестве источника тепла воды ближайшего водоема, реки контур укладывается на дно. Этот вариант является идеальным с любой точки зрения: короткий внешний контур, «высокая» температура окружающей среды (температура воды в водоеме зимой всегда положительная), высокий коэффициент преобразования энергии тепловым насосом. Главное условие - водоем должен быть проточным и достаточным по размерам.

Ориентировочное значение тепловой мощности, приходящейся на 1 метр трубопровода 30 Вт.

Таким образом, для установки теплового насоса производительностью 10 кВт необходимо уложить в озеро контур длинной 333 метра.  Для того, чтобы трубопровод не всплывал, на 1 погонный метр трубопровода устанавливается около 5 кг груза.

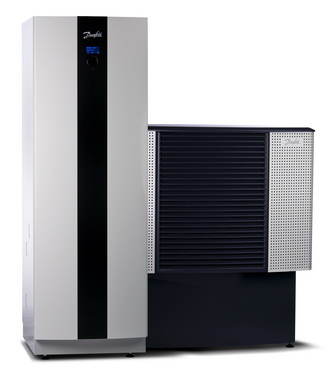

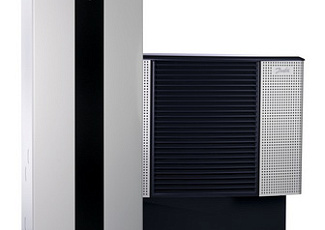

Воздушный контур

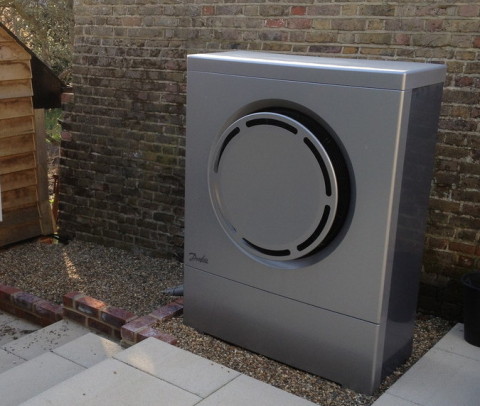

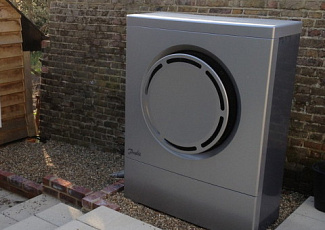

Вместо того, чтобы извлекать энергию из скважин, земли или водоема теплонасосная установка Thermia Atria собирает энергию из окружающего воздуха. Если возможности разместить земляной коллектор нет, данная модель теплонасосной установки является наилучшим выбором. Точно так же как и обычные теплонасосные установки, Atria дает тепло и горячую воду в дом и сокращает потребление энергии до 75%.

Однако, в силу технических причин, теплонасосные установки с воздушным контуром имеют серьезное ограничение в применении: минимальная температура наружного воздуха -20градусов Цельсия. Причем, начиная с температуры наружного воздуха -10градусов, установка ступенями подключает электрические ТЭНы, т.к. коэффициент преобразования (КПД теплового насоса) снижается. И, таким образом, при температуре -20градусов и ниже, по сути, работает только электрический нагрев.

Пиковый электродогрев. Зачем?

Практически во всех моделях тепловых насосов дополнительно установлен электронагреватель. Зачем? Дело в том, что при выборе отопительной установки номинальная мощность рассчитывается исходя из максимальной потребности тепла, т.е. для покрытия тепловой нагрузки в самый холодный зимний день. Для Санкт-Петербурга, например, минимальная расчетная температура минус 26 градусов Цельсия. Однако, исходя из многолетних наблюдений, длительность такой температуры всего лишь несколько дней в году, а это значит, что при расчете на максимальную мощность значительная часть потенциала теплового насоса будет использоваться очень редко.

Для выбора соотношения мощностей теплового насоса / электронагревателя существует специальный интегральный график, кстати, обладающий свойством универсальности для всех регионов России.

Из графика видно, что если источник тепла будет состоять из 2-х источников, один - дорогостоящий, но вырабатывающий «дешевую» энергию (тепловой насос) с номинальной мощностью 60% от расчетной нагрузки, и другой, дешевый, но вырабатывающий «дорогую» энергию (электронагреватель), то за год первый источник выработает приблизительно 92% энергии, а второй около 8% энергии. Такая комбинация позволяет снизить стоимость капитальных затрат и уменьшить срок окупаемости теплонасосной установки. Причем определяющим фактором является не стоимость самой установки, а стоимость обустройства внешнего контура - скважины, либо земляного контура.

Принцип действия теплового насоса

  1. Охлажденный теплоноситель, проходя по внешниму трубопроводу нагревается на несколько градусов.
  2. Внутри теплового насоса теплоноситель, проходя через теплообменник, называемый испарителем, отдает собранное из окружающей среды тепло во внутренний контур теплового насоса. Внутренний контур теплового насоса заполнен хладоагентом. Хладоагент, имея очень низкую температуру кипения, проходя через испаритель, превращается из жидкого состояния в газообразное. Это происходит при низком давлении и температуре -5°С.
  3. Из испарителя газообразный хладоагент попадает в компрессор, где он сжимается до высокого давления и высокой температуры.
  4. Далее горячий газ поступает во второй теплообменник, конденсатор. В конденсаторе происходит теплообмен между горячим газом и теплоносителем из обратного трубопровода системы отопления дома. Хладоагент отдает свое тепло в систему отопления, охлаждается и снова переходит в жидкое состояние, а нагретый теплоноситель системы отопления поступает к отопительным приборам.
  5. При прохождении хладоагента через редукционный клапан давление понижается, хладоген попадает в испаритель, и цикл повторяется снова.

Кондиционирование. Пассивное и активное. Принцип.

Принцип холодоснабжения очень прост.

В зимнее время тепловой насос «трансформирует» тепло из окружающей среды для использования в системе отопления. Летом, наоборот, «холод» из скважины (7-9 градусов) используется, чтобы создать необходимый климат в помещениях дома. Фанкойлы подключаются к внешнему коллектору, а принцип работы системы холодоснабжения такой же, как и системы отопления, за исключением того, что вместо радиаторов используются фанкойлы.

Пассивное охлаждение

При пассивном охлаждении компрессор теплового насоса не работает, и теплоноситель просто циркулирует между скважиной и фанкойлами. Таким образом, холод из скважины напрямую поступает в систему кондиционирования.

Активное охлаждение

Если пассивного охлаждения не достаточно, в системе кондиционирования используется холод, производимый тепловым насосом. При этом автоматически включается компрессор теплового насоса, и теплоноситель из скважины дополнительно охлаждается тепловым насосом.
